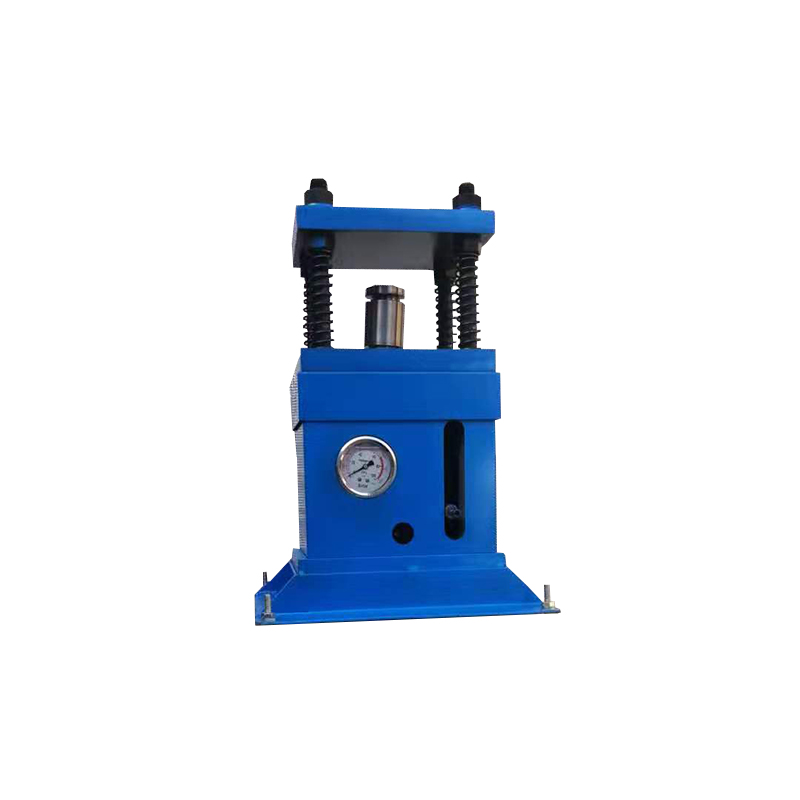

產品介紹：
手動式液壓制片機，是西藥粉、中藥粉末、化學制劑等專用壓片機，簡易方便。壓出圓片直徑為6mm-60mm之間。結構設計合理，簡單易用，壓片成型好，緊實不易碎。實用于食品、醫藥、化工、陶瓷等行業。是為企業單位、大專院校等實驗室做科研用的一種非常理想的設備。
一、用途： 手動式液壓制片機是一種操作簡單、維護方便、使用安全的制樣設備，適用于陶瓷、建材、化工、醫藥等行業實驗室的實驗制樣。有5噸、10噸和20噸、30噸等可選。
二、使用說明：
1、配上各種模具及附件，具有一機多用的作用及安全可靠。
2、油缸（液壓千斤頂）處可設裝相應壓力的壓力表;壓制模具裝配并加入試樣粉料,放置到壓片機架固定位置進行壓制。
3．當壓力表的壓制壓力指針指向相應壓力后，即可擰松“卸壓螺絲”，即可自動卸壓回落。卸壓后，擰緊“卸壓螺絲”，將被壓制粉料的模具拿起，取下并反轉下模模具，將模具放回機架固定位置進行二次壓制（即脫模壓制）
4．當壓力表的壓制壓力指針指向5-10Mpa后，即可擰松“卸壓螺絲”，取出模具，在下模模具中拿出試樣。
三、技術參數：
參數5T,10T
最大載荷5T,10T
使用液壓器5T,10T
手動式液壓制片機示意圖
1.制片機機架
2.模具固定位置
3.千斤頂
4.搖臂
5.卸壓螺絲
頂板和中板尺寸：220*78(mm)
底板尺寸：220*160（mm)
柱粗：30mm(彈簧柱粗：24mm)
工作面尺寸：140*78mm
頂板和中板之間的高度：默認高度110mm(100mm-230mm可根據要求定制）
外觀尺寸：220*160*370mm（長寬高）
重量：19（kg）
壓片形狀：正圓形
壓力：5噸-10噸
模具材質：不銹鋼（304）、模具鋼
機身材質：普通45號鋼、不銹鋼304
機器有現貨，模具需要根據客戶要求定制。可定制（10mm、20mm、30mm、40mm、50mm等各種大小的壓片）
生產周期：3-5天
機器組件：千斤頂，機身，模具
最大行程125mm 140mm
用油品種10號機械油(已注滿）
壓制模具示意圖
模具鋼模具特點
優點：經過高溫處理（淬火），強度高，耐壓性高。
缺點：長時間不用會生銹，停放期間抹一些黃油保存最佳！
建議：適用于實驗室做各種粉末壓片化驗測定。
不銹鋼模具特點
優點：永久不生銹，韌性好！
缺點：強度低，耐壓性低，超壓力使用容易變形。
建議：適用于食品、藥品粉末壓片！
1．上模模具
2.中間模具
3.試樣粉料
4.下模模具
